电力连接紧固件通用力矩标准参考


电力连接紧固件通用力矩标准参考

关键字:电力连接 紧固螺栓 力矩 扭矩 电力复合脂 导电膏 电连接发热

关键字:电气设备接头 海上电力设备 沿海风电 变电站 换流站 特高压


哈哈在电气设备安装及施工过程中,常为电力连接如何采用合适的力矩而苦恼。为此我们搜索了有关力矩的标准规范,供各位同仁参考。

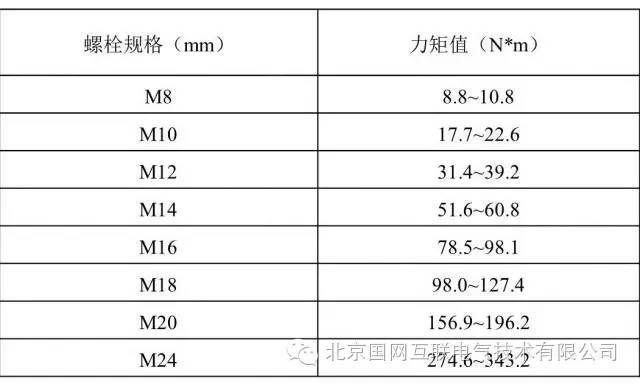

(1)电气装置安装工程母线装置施工及验收规范
(GB 50149-2010)

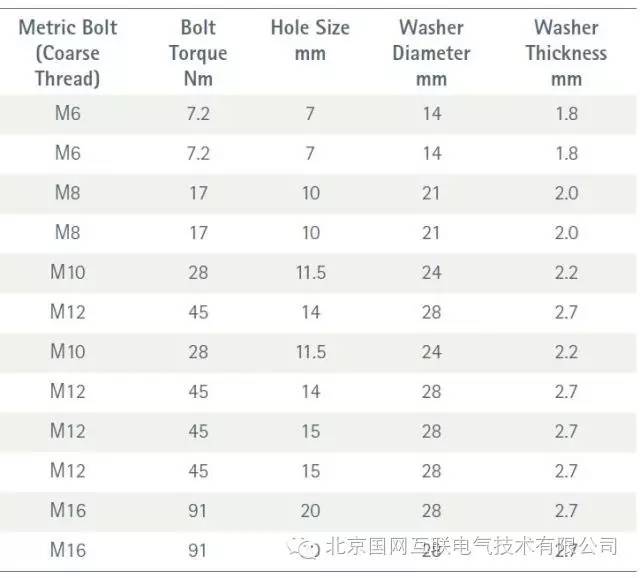

(2)铜母线设计与安装指导(Copper for Busbars Guidance for Design and Installation Copper Development Association)
Copper Development Association


(3)力矩与接触电阻的关系

哈哈在施工过程中,不同力矩的大小对接触电阻有一定的影响。国网互联研发部对涂与不涂国网互联电力脂(导电膏)SG-I两种情况下,接触电阻与力矩的关系做了研究,用具体数据来展现力矩对接触电阻的影响。


实验条件
哈哈依据标准  电力复合脂技术条件(Q/GDW 634—2011)

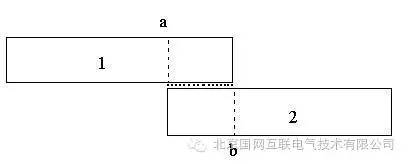

接触电阻测量示意图

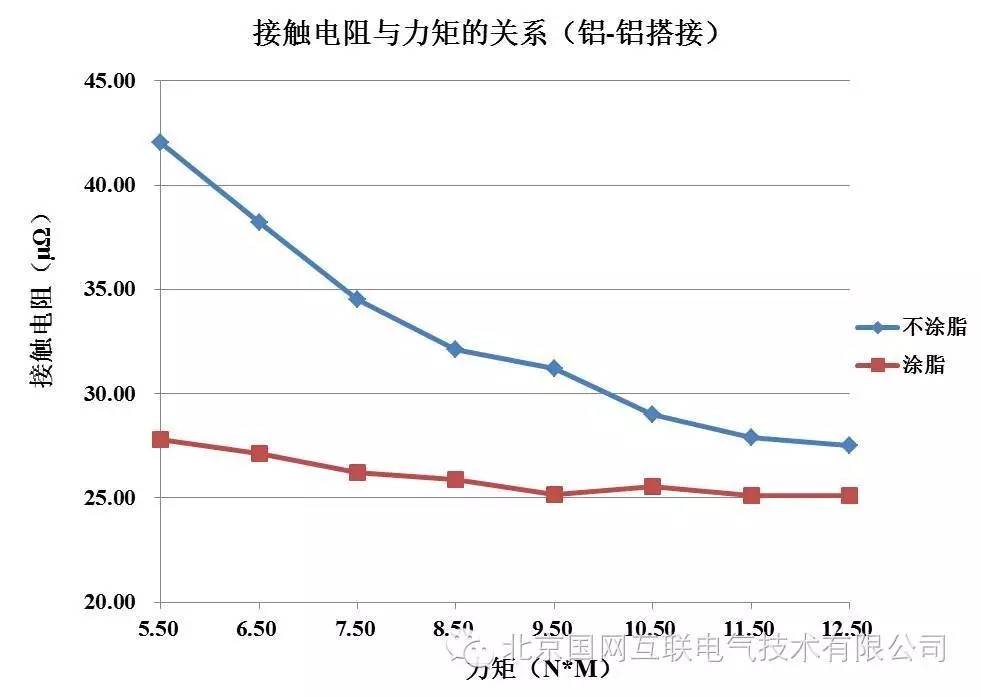

测试结果

         从测试结果来看,随着力矩增大,接触电阻呈减小的趋势。
        不涂脂的情况下,接触电阻受力矩变化的影响很大。而使用SG-I后,接触电阻低于不涂脂的情况,而且受力矩变化的影响很小。从实验结果可知,在设备运行过程中,如果螺栓发生松动,不涂脂的接触电阻会迅速增大,而涂SG-I的金具接触电阻变化很小。

声明:本实验结果仅为使用SG-I电力脂(导电膏)的结果,不保证其他电力脂(导电膏)有同样的效果,需要进行实验确定。

     欢迎各位同仁提供有关力矩的资料,共同讨论交流。
