架空输电线路接续管未压区膨胀开裂缺陷

                                            原题目：浅析500千伏架空输电线路导线接续管未压区膨胀开裂缺陷

                                            作者：吴坤祥，李博亚，许杨勇，郑琪，2016年全国架空输电线路技术年会论文集，406-409。

   在架空输电线路中，时常出现掉线等现象而引发线路事故，严重影响输电线路的运行安全。经事后处理分析，多为接续管因压接操作不符合相关规定而致。当线路处于大负荷运行情况下，压接不符合要求的接续管易引发局部发热温度过高而损伤导线，导致连接强度的降低，或因压接握力不足导致掉线。接续管压接后的质量水平成为衡量电网安全运行的重要因素。

2015年11月，国网浙江省电力公司检修分公司对500kV凤岩5832线开展综合检修，发现接续管未压区有明显膨胀鼓包现象，甚至有红色锈斑（见图1）。

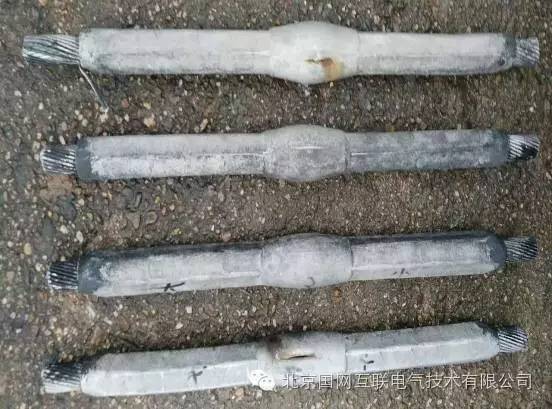

图1 各接续管外观检查

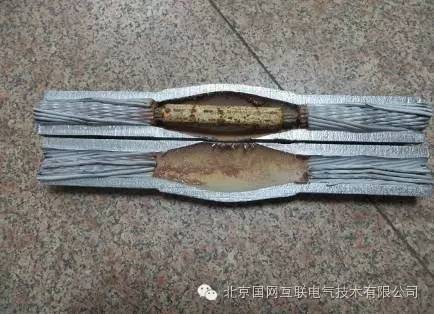

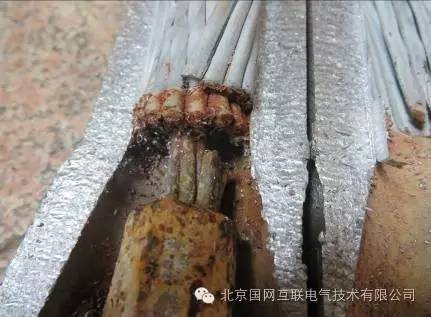

图2 接续管内部锈蚀情况

   进一步分析发现，接续管未压区膨胀裂纹原因为导线压接后线股之间存在细微间隙，形成渗水通道，导线接续管进水受电化腐蚀及冷冰冻后将接续管未压区铝管冻裂，并致钢芯锈蚀，锈水外流。

为杜绝此类安全隐患的存在，应注意导地线压接部分应清洁，并均匀涂刷电力复合脂（导电膏）后再压接。对接续管进行改进，采取未压区（空腔）内填充电力脂（导电膏）等先进的技术手段，从根源上解决输电线路运行过程中雨水渗入，进而避免积水结冰冻胀的可能性。

但是，应该特别注意，大量实验表明，电力脂（导电膏）的选取对接续管压接后的质量水平至关重要。实验证明，电力脂（导电膏）的质量对导线握力有很大的影响。图3为握力实验结果情况。

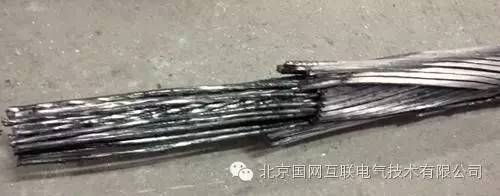

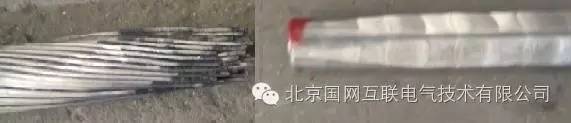

图3 握力实验合格（上）与不合格（下）

不同电力脂（导电膏）摩擦系数有很大差别，而根据电科院要求，握力实验中电力脂摩擦系数要≥0.08。由表1可知，国网互联电力脂的摩擦系数远远高于0.08，而另外两种品牌的电力脂达不到。从握力实验结果来看（图4），国网互联电力脂能达到握力实验的合格要求，明显优于另外两种品牌的电力脂。

表1 不同品牌电力脂摩擦系数

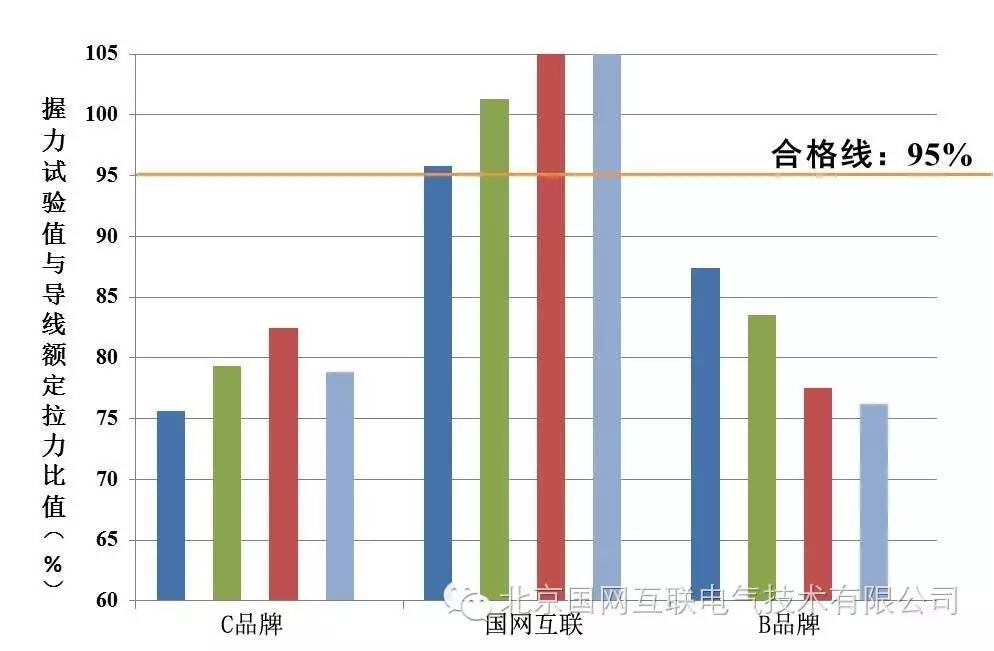

图4不同电力脂握力实验结果

   为保证接续管压接质量，一定要按标准及规定进行压接，选择优质电力脂（导电膏），保障电网安全运行。
