摘 要

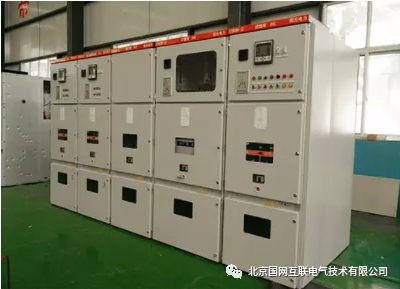

在实践运用中，真空断路器经常安装在实体金属柜内，其柜板厚度要求一般 5mm 以上，一起组合成高压开关柜。除了断路器之外，开关设备还包括用于隔离电路的隔离开关，用于安全保护的接地开关，用于测量或保护的电流互感器和电压互感器，仅用于过电压保护的电涌放电器或仅用于 ＲC 吸收器通过安装次级电路元件和继电保护线路，引线或架空线来进入机柜，开关柜是相对孤立的配电装置组合，它在电力系统中起到不可或缺的作用。而现实中经常出现过开关柜的故障，本文对常见故障进行概述总结并提出处理措施。

引 言

在我国高压开关柜的 GB3906 和 DL404 标准中，主要有以下的相关规定: 1) 相间和相对绝缘距离要求 2) 防止凝露的爬电距离要求 3) 防护等级要求: 为防止人体接触高压开关设备或移动部件 IEC 标准为 IP 保护防护等级的第四个字母代表和谐的代码，防护等级的第四个字母代表电气防止雨水的保护; 室内机柜没有防雨要求，不需要分类，装备系统表示为“X”。这一点。外表面通常为 IP 3 X 级，如果需要可以达到 IP 4 X 级。

五个防锁定联锁装置用于防止故障，减少人为事故并提高操作的装置装配配置性它起着重要的作用。五种预防功能是指防止五种电气故障。电力系统中的五个常规故障预防功能如下。

(1)防止断路器错误分类和错误连接。

(2)不要让负载闭合或破坏绝缘开关(或绝缘插头) 。

(3)防止带电接地开关或接地接地 -该功能被定义为基本互锁，因为它涉及到系统的人工短路接地或个人生命的安全。如果一个断路器或上下断路器出现问题，请勿操作接地开关。只有当接地开关闭合时，才能打开机柜底部的后门和前门。接地线。这通常使用机械联锁。断路开关处于打开位置，接地开关可以操纵操作该站。a．断开开关，打开地面以切换地面; b．只有在门可以打开临时接地电缆之前和之后，作为辅助措施，高压带电显示设备可以添加到前后门进行警告。c．防止带接地线与接地刀闸送电。d．间隔误入-对人身安全应该考虑第一要素。

五防功能的实际应用可以区分非强性( a 项) 和强制的( b， c，d，e e 项目) 。有积极性的防御和被动性的防御。被动防御采用了高压带电显示装置。主动防御大分三种: ①采用机器的连锁装置，用机器的零件传动而产生制约，使用可靠性最高( 部件的破损、断裂) ，可以优先使用。②采用电气联锁，它的主要优点是可以长距离传送，同时表现为可靠性比较差劲，因为它的电磁锁和导线都有损坏的可能，并且要保证持续的外电源长久的供电。

在所有类型的开关设备中，经常使用高压带电显示设备。当主电路具有高电压时，它通过电容分压原理输出低电压信号以点亮氙灯并用光信号发出信号( 也可以改变低电压信号来控制电磁锁形成强制性锁定) 。带有实时显示的诱导元件大多包含在绝缘子或瓷瓶中，也可起辅助作用。此信号甚至更重要在维护或检测柜体部件时。就成本价格来说，高压带电显示设备本身不高，带电显示装置仅仅占整个整个柜体五分之一而，就其受保护而已，即使出现一相水浸泡，但同时出现三相水浸泡的概率太小。所以，在设计主电路时，高压带电显示装置一般都会绘制，如果主要连线图最终绘制完毕，制造商通常不会主动补充过去，因为定价时不计算项目，这将不可避免地降低生产利润。另外，开关柜背面应该有实时显示设备。

目前，在高压真空断路器，产品样本和说明手册的广告中通常提到“免维护”一词。在实践运行过程中，这是不可能的。真空灭弧室在高压真空断路器里面的配备，把断路器电气性能和机械性能均有明显改善提高，在现场安装应用方面，只是说维护的成本低、需要的时间少周期长而已，但绝对不“免维护”。真空断路器的类型在结构上由数百个部件组成。在这些组件中，制造商只能设计和处理其中的一些组件，而其中很大一部分依赖于制造商的外部资源。比如有选择材料，加工工艺等，这些部件都决定于高压断路器的电气和机械特性能。任何一个小小的环节出现问题，都可以造成高压断路器的致命操作，因此，“免维护”配方不合适，真空断路器的应用是“误导”的。我们应该依据相关的国家标准的要求，应表述为“维护量小”、“不检修周期长”比较妥当。众所周知，机械寿命其中决定于高压断路器一个考核指标，质量的优劣就是从断路器的寿命来体现的。

开关柜常见的内部故障，原因及预防措施如下:

（1）常见的有断路器绝缘裕量偏低，其机械螺钉松动: 可以制定相关的维护措施，可以定期维护，增加绝缘分区。

（2） 接地开关、隔离开关，负载开关故障，这之类的故障类型主要表现在接触不良或发热严重: 通常处理措施即是在接触面涂抹导电膏，并且打磨光滑而已，表面接触电阻即变小，发热问题解决。

（3） 变压器铁磁共振: 采用非导磁材料、合理的接线运行方式即可以避免这种电气效应。

（4） 不正确的电缆室设计：避免电缆交叉连接，安装质量检测。

（5）螺钉连接表面和接触面接触腐蚀，组装不当 ：使用镇流器或导电膏进行防腐蚀，检查设备。

（6） 五防联锁失灵、位置松动，零件损坏: 维护、例行检查时试操作，分析原因，更换零件，重新进行校验再进行处理，对五防功能再次互锁处理。

（7） 过电压: 防雷保护，增加防雷措施，提升耐压水平。

由于电力系统的快速发展，许多地方已经禁止在城市电网中继续使用低油位开关，并且重要的用户站和站的建设，而较老的站已经逐渐取代真空开关设备的真空开关设备。开关柜的故障越来越频繁。本文对实际工作具有一定的指导意义。
