来源：《智能电网》第33卷 第4期

作者：商全湾，张雪松，范伟捷，刘臻，侯先智

关键词：摩擦系数；导线握力；破坏特征；电力复合脂 ; 导电膏；接头发热；防腐蚀；防发热；降电阻；抗氧化；20年免维护

摘要

根据国家相关标准要求， 导线压接时应在导线表面涂一层电力复合脂。近年来大截面导线（l250 mm2 导线）在工程应用中出现了铝线从压接管中滑出的现象。通过对影响压接质量的各种因素的分析，排除导线质量、金具结构设计参数和压接工艺等因素的影响，样品破坏特征全部为铝线从压接管中滑出，其主要原因为涂抹电力复合脂后压接管与导线间的摩擦力下降，在拉力作用下铝线发生滑移。随着导线截面直径的加大，电力复合脂摩擦系数对导线握力的影响不能忽略。

1.电力复合脂分类

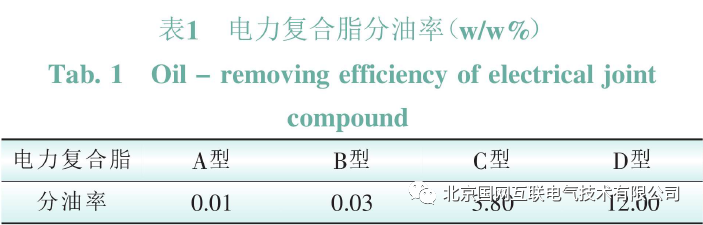

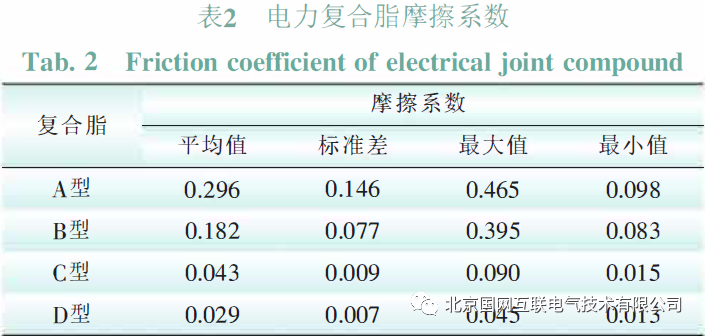

首先对市场上常用的几类电力复合脂的分油性进行了测试，测试结果如表1所示。根据表1，将分油量小于等于0.01的电力复合脂定为A型；将分油量在0.01-0.03的电力复合脂定为B型：将分油量在3.80左右的电力复合脂定为C型；将分油量大于等于12电力复合脂定为D型。本文选择A型、B型、C型、D型4类电力复合脂进行摩擦系数测试。

2.试验结果分析

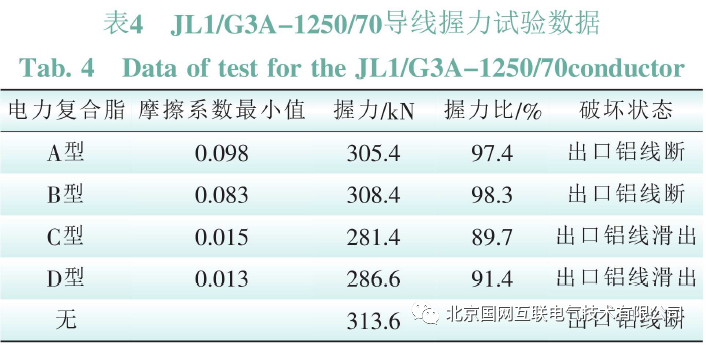

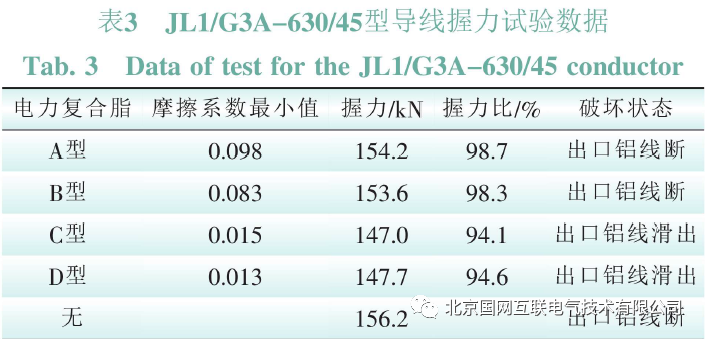

表3和表4给出了涂4类电力复合脂及不涂电力复合脂导线的握力及其握力比（涂电力复合脂导线握力与未涂复合脂导线握力之比）。可以看出：涂A型和B型电力复合脂的导线， 其握力大约降低2％左右， 基本和不涂电力复合脂的导线的握力值相当。涂C型和D型电力复合脂的JL1/G3A-630/4型导线，其握力降低5％左右。涂C型和D型电力复合脂的JLl/G3A-1250/70型导线，其握力降低10％左右。这说明：当电力复合脂的摩擦系数小于0.015时，导线的握力值明显降低，且大截面导线的握力降低更多。因此建议输电线路用电力复合脂的摩擦系数不应小于0.08。

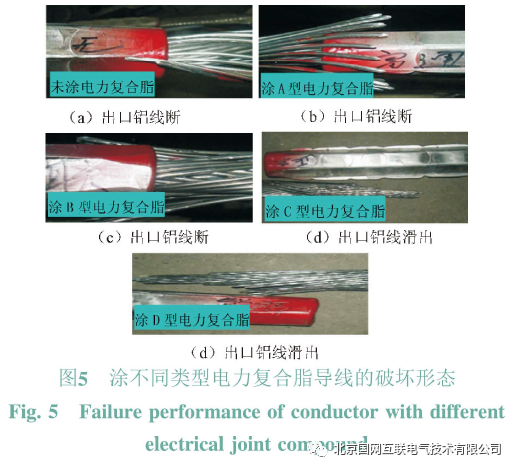

图5给出了涂电力复合脂导线的破坏形态，可以看出：电力复合脂的摩擦系数不但对导线的握力值影响，同时也影响了导线的破坏特征。当电力复合脂的摩擦系数大于0.08时， 导线的破坏特征均为耐张线夹出口铝线断；当电力复合脂的摩擦系数小于0.015时，导线的破坏特征均为耐张线夹出口滑出，钢芯和导线的铝单线无法同时发挥作用，铝包钢芯与外层铝股之间有滑移。

3.结论

当电力复合脂的摩擦系数大于0.08时，电力复合脂对导线的握力基本没有影响，导线的破坏特征为铝线断裂。当电力复合脂的摩擦系数小于0.015时，电力复合脂对大截面导线的握力有明显降低，导线的破坏特征为铝线滑出。
