① 母线固定金具与支柱绝缘子间的固定平整牢固，不应使其支持的母线受到额外应力。
② 当母线平置时，母线支持夹板的上部压板应与母线保持1~1.5mm的间隙，当母线立置时，上部压板与母线保持1.5~2mm的间隙。
③ 多片矩形母线间，应保持不小于母线厚度的间隙；相邻的间隔垫边缘间距大于5mm。
封闭母线纵向间隙调整
④ 母线接触面必须无水乙醇或工业酒精清洗干净，并涂以电力复合脂。
⑤ 母线连接贯穿螺栓应由下往上穿，从前往后穿，螺母置于维护侧，便于检查，螺栓长度露出螺母2~5扣。
⑥ 螺栓两外侧均应有平垫圈，相邻螺栓垫圈间应有3 mm以上的净距，螺母侧应装弹簧垫圈或锁紧螺母。
⑦ 母线的接触面应连接紧密，连接螺栓用力矩扳手紧固，紧固力矩值应符合规定值。
⑧ 铝合金管形母线安装在滑动式支持器上时，支持器的轴座与管母线之间应有1~2mm的间隙。
⑨ 母线对接焊口距母线支持器夹板边缘距离不小于50mm。
⑩ 实施管母焊接人员必须具有相关资质证书，正式焊接前先按规定焊接试件，经试验合格后方能正式施焊。严格按相关规程和作业指导书进行焊接施工。
⑪ 母线对接焊缝的工部应2~4 mm的加强高度焊缝呈圆弧形，不应有毛刺，凹凸不平处，用锉刀锉平滑。
⑫ 管形母形采取多点吊装，同相管段轴线应处于一个垂 直面上，三相母线管段轴线互相平行。

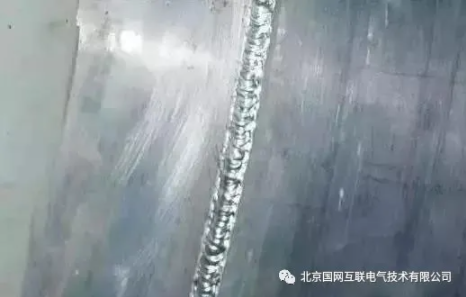

封闭母线焊接

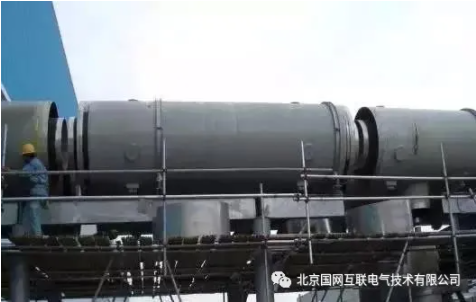

封闭母线吊装
性能方面母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，最终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其 “集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。安全性母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害。
高强度封闭母线，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。安装方面母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。线路优化通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统极其复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。可扩展性对于母线来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。插接式开关箱插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接件是最为重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。
① 电缆防火密实，以达到可靠防火的目的。
② 防火封堵外观美观，防火板和防火泥成规则 的几何形状，整齐一致。

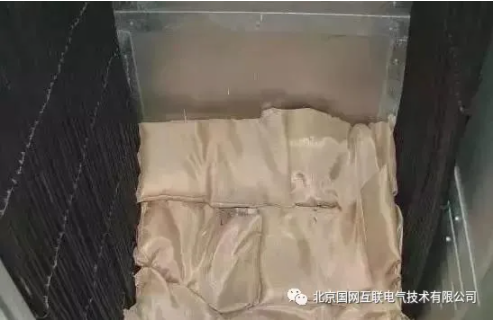

防火包安装

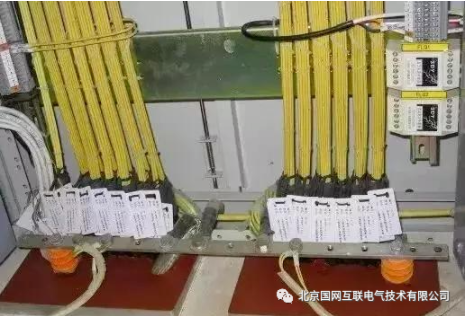

防火封堵工艺
③ 电缆管管口用防火泥封堵后再用热缩套管封口，热缩套管与电缆管口和电缆搭接，套管的颜色、长度、搭接位置统一。
④ 防火隔板安装前应检查隔板外观质量情况，检查产品合格证书；防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密；固定防火隔板的附件需达相应耐火等级要求。
⑤ 有机防火堵料施工时将有机防火堵料密实嵌于需封堵的孔隙中；所有穿层周围必须包裹一层有机堵料，（不得小于20mm）并均匀密实；与其它防火材料配合封堵时，有机防火堵料应高于隔板20mm，呈几何形状；电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密，堵料嵌入管口的深度不少于50mm。⑥ 无机防火堵料施工前应整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工。当孔洞面积大于0.1平方米，且可能行人的地方应采取加固措施；构筑防火墙时，防火墙的厚度不小于250mm；防火墙应设置在电缆支（托）架处，构筑牢固。

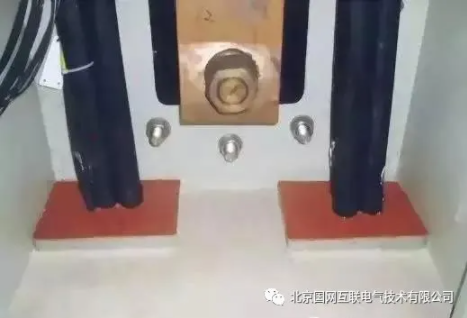

用隔板与有机防火堵料配合封堵

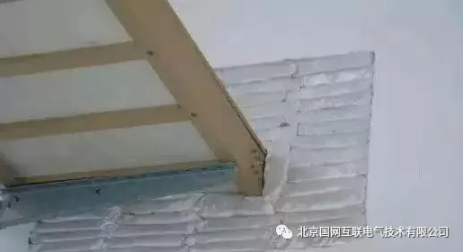

防火墙安装工艺
