1.试验日期
2020年12月16日
2.试验目的
对比涂覆国网互联电力复合脂(以下简称导电膏)前后线鼻子与导线压接,接触电阻的变化。
3.试验工具
35平方铝导线;35平方铝线鼻子;涂覆工具;YQ-240液压钳(35平方模具);SHHL-200A智能回路电阻测试仪(精度±0.01μΩ);国网互联 SG-IE导电膏;小刷子;
图1试验用35平方铝线、35平方铝线鼻子
图 2 试验用YQ-240液压钳
图 3试验用回路电阻测试仪

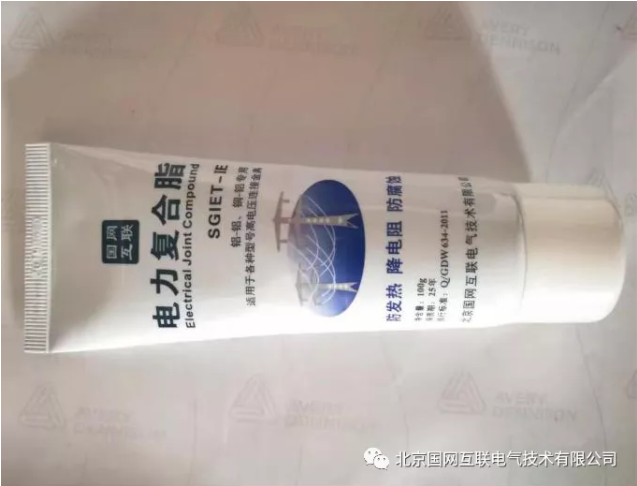

图 4试验用国网互联SG-IE 导电膏
4.试验内容
4.1 试验过程
a) 首先,取出一段35平方铝线,一个35平方铝线鼻子,将铝线与线鼻子连接,放入YQ-240液压钳压接第一道,压好取出,将电阻测试仪两端连接到铝线与线鼻子连接的地方测试,通100A的电流,持续10秒左右,记录阻值。
b) 再压接第二道记录阻值,第二道比第一道阻值降低。
c) 再压接第三道记录阻值,第三道又比第二道降低。
d) 取另一个图一所示的35平方铝线,一个35平方铝线鼻子,一把图二所示YQ-240液压钳,一支图四所示的国网互联SG-IE导电膏。
e) 取出另一段35平方铝线,一个35平方铝线鼻子,将35平方铝线涂抹国网互联SG-IE导电膏,再与35平方铝线鼻子连接,放入YQ-240液压钳压接第一道,压好取出,将电阻测试仪两端连接到铝线与线鼻子连接的地方测试,通过100A的电流,持续10秒左右,记录阻值。
f) 再压接第二道记录阻值,第二道阻值比第一道阻值降低。
g) 再压接第三道记录阻值,第三道又比第二道降低。
图5 YQ-240液压钳压接线鼻子
图 6 回路电阻测试仪测试电阻
图 7铝导线上涂抹国网互联SG-IE导电膏
4.2 试验结果
(1)接触电阻测试
表 1铝导线与线鼻子接触电阻测试结果 单位:μΩ
注:回路电阻测试仪的电流为100A
图8未涂脂与涂脂数据比对
4.3试验结论
(1)线鼻子与导线压接过程中,接触电阻随着压接次数的增加而明显降低,由此可得出压接次数对电阻有影响,所以在条件允许的情况下尽量多压几道。
(2)涂脂导线与线鼻子压接电阻比未涂脂的数值明显下降,由此证明导电膏有降电阻作用,建议在电力施工压接接头中应使用导电膏。
