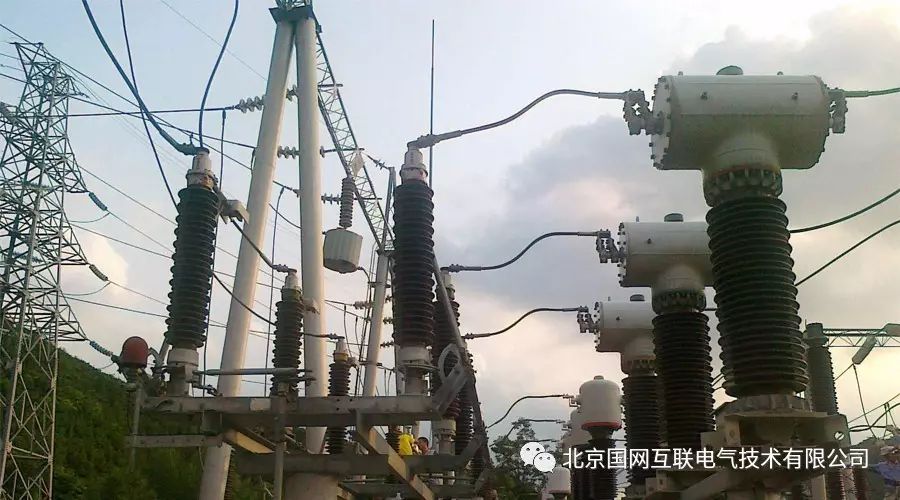

1 隔离开关过热故障情况

家家隔离开关随着使用时间变长和使用次数增多，该设备的缺陷及故障逐渐暴露，经常出现分闸过程中动触指打开困难、触指盘转动困难、分合闸异响、合闸变位等问题。经统计，刀闸在运行中主要存在以下问题 :

(1) 刀闸上下触指盘、部分触指烧伤，导致分合闸卡涩，滚动触指与触指盘接触电阻增大，易使下导电管内齿轮、齿条参与导流；

(2) 动触头座密封不严，内部积有较多尘土，动触头操作杆涂抹的二硫化钼干涸，使操作杆与动触头座之间产生较大摩擦力，操作杆运动阻力增大，使复位弹簧弹力减小，动触指张开不灵活；

(3) 分闸过程动触指打开缓慢，存在拽拉静触杆现象 。

(4) 夹点变位，分合闸过程中存在动触指擦挂静触头座现象 。

(5) 分闸微动开关变形，造成分闸过度，对支柱绝缘子的冲击力较大 。

2 解决隔离开关过热方案

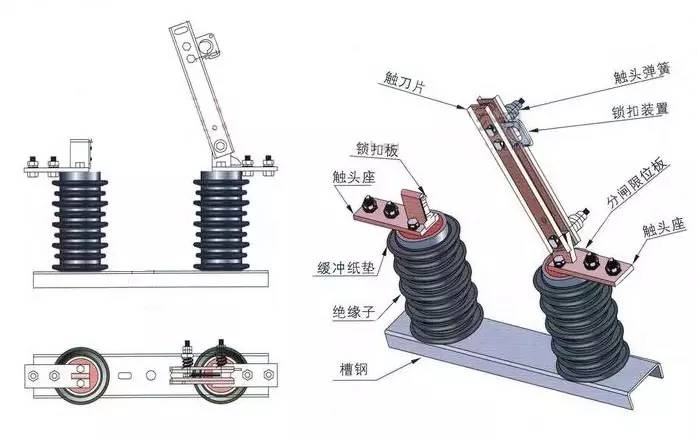

2.1 动触指及动触头检修

家家更换了动触头内密封胶圈及动触指(新触指较原触指增加了接触面积及相对接触压力)，清除动触头及动触指操作杆上干涸的二硫化钼与尘土混合物，用细砂纸剖光动触指操作杆，对各部位涂抹导电膏后进行复装 。(注：所选导电膏最好符合国家电网标准Q/GDW 634-2011，推荐使用国网互联导电膏）

2 .2 导电触指盘检修更换

家家对导电轴承进行清洗除尘，打磨氧化部位，更换触指盘；新触指盘经过改良 , 采用 PBT 材料制成，坚固耐用。更换烧伤或镀银层脱落的触指，更换已锈蚀的弹簧、压片。拆卸过程中注意附件摆放整齐，防止遗失，防止损伤设备。处理结束后涂抹导电膏，按拆卸的逆序复装，做到零部件无遗漏，齿轮 、防雨罩方向。

2.3单相刀闸调试

家家当分、合闸操作力不均衡时，应在分闸状态使用钢棍插入下导电杆调节螺纹套孔中，若分闸力大于合闸力，则顺时针方向调节螺纹套，即压紧弹簧，反之亦然，直至基本平衡为止。在分闸位置调整两侧连杆，以保证分合闸位置正确，动静触头夹点位置、夹紧力大小适中，动触头与静触头的定触杆应接触良好，四个触头均应与定触杆接触。

2.4 打磨隔离开关引流接线端头

家家对隔离开关引流接线端头和隔离开关本体分流连接处进行打磨，使之平整。涂上导电膏，在隔离开关本体处上紧抱箍、铜接线端子，将软铜线弯成便于隔离开关操作的弧形。多次试分合， 灵活方便后投入使用。

家家国网互联导电膏具有以下优点：增强导电性，降低金属导体连接处的电能损耗；具有良好的密封阻隔、防腐防氧化作用，提高电连接的可靠性和稳定性；理化性能稳定，高温不流淌，低温不龟裂，易于保存；耐腐蚀、耐候性强，使用寿命长（20年）；无毒无挥发、绿色环保、对人体无害。
